寸法線の各部位にビュー・スケールをかける

寸法線の各部位をビュー・スケールに連動させるかを指定します。​

以下の部位を選択できます。
​ ・矢頭の長さ​
​ ・延長線の長さ​
​ ・寸法線の延伸の長さ​
​ ・小丸の半径​
​ ・寸法補助線の間隙​
​ ・寸法補助線の延伸長さ

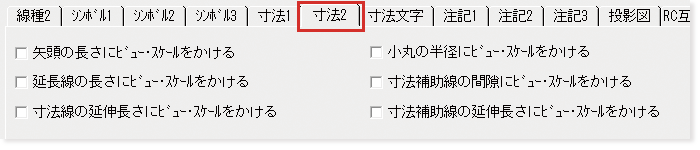

[寸法2]シート

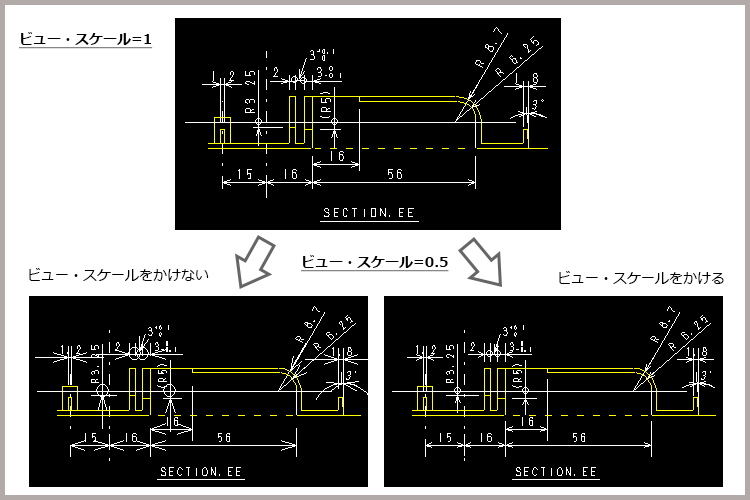

ビュー・スケールをかけたときのふるまい
［寸法2］シート

（初期値：オフ）

［寸法2］

管理番号:sys0035
更新月：2025年9月
