Q: よく使う標準部品を効率よく配置する方法はありますか

A: MICRO CADAM のオプション製品である『MICRO CADAM Helix Smart Library』を活用することで、JIS規格部品や機械部品メーカーの標準部品を簡単に検索し、MICRO CADAM Helixへ直接取り込むことができます。

MICRO CADAM Helix Smart Libraryとは：
Smart Libraryには約120社の機械部品メーカーの製品が登録されており、ジャンル別・メーカー別に整理されたライブラリから目的の部品を素早く探すことができます。
→　詳しくはこちら

【使い方】

  1. ファンクション＜ライブラリ＞を選択
    ※Smart Libraryをインストールすると追加されるファンクションです。
  2. 【取付】を選択

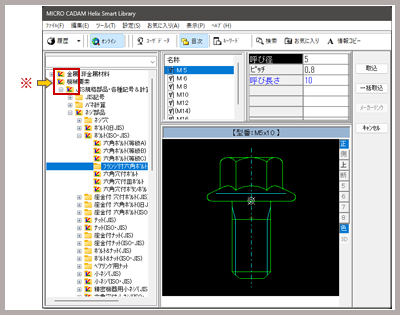

    下記のダイアログ・ボックスが表示されます。
    スタンダード/プロフェッショナル共通ダイアログボックス
  3. ［取込］ボタンを選択
    子図として取り込まれます。
  4. ファンクション＜子図＞【子図配置】の機能を使って、取り込んだ子図をビューまたは子図に配置



管理番号：fk0041
更新月：2026年9月
