Q: ミリメートルとインチを併記した寸法を作成できますか
A: 寸法をミリメートルとインチで併記表示する場合は、ファンクション＜寸法＞メニュー【仕様】で設定します。

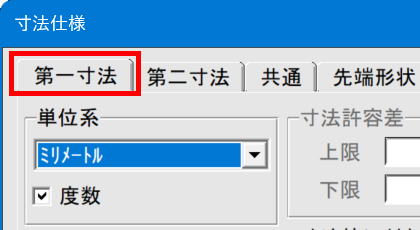

| ［寸法仕様］ダイアログ・ボックスの［第一寸法］タブで、単位系を指定します。 初期値は「ミリメートル」です。 |
 第一寸法の単位系 |

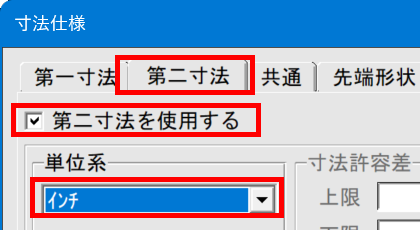

| ［第二寸法］を選択し、「□第二寸法を使用する」をチェックします。 単位系リストから「インチ」を指定します。 「OK］ボタンを押して、「寸法仕様」ダイアログ・ボックスを閉じます。 |
 第二寸法の単位系 |
| メニュー【仕様】で設定した後に作成する寸法は、指定した寸法表記で作成されます。 ※既存寸法の変更はできません。 |
 |
管理番号：fk0039
更新月：2026年4月
