Fk0035_JISの穴深さやざぐり記号を記入したい

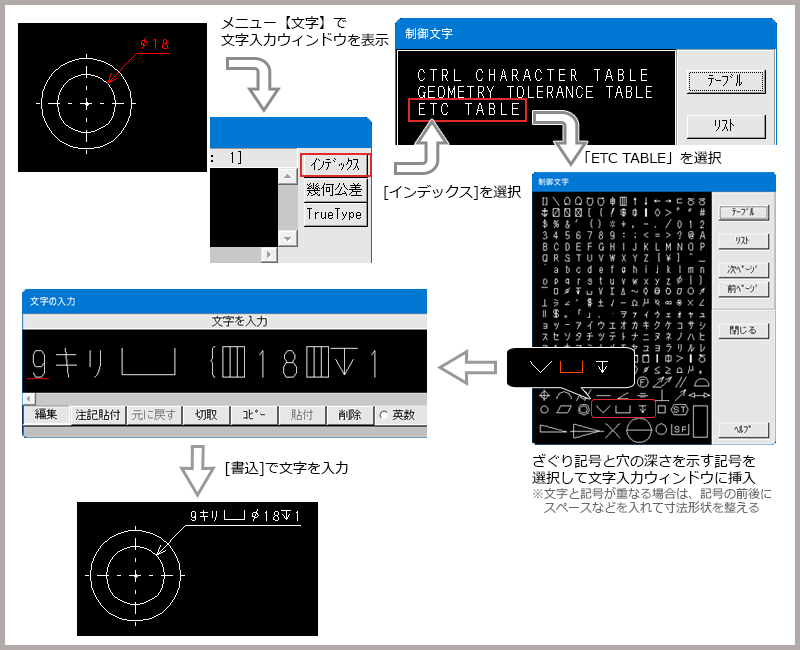

A: 穴深さやざぐり記号は、「制御文字」ウィンドウの［ETC TABLE］から文字記号を選択して記入します。
事前に＜ファイル＞【プロファイル】の「図面モード」シートで、「寸法タイプ」を「JIS」にしておいてください。

＜寸法＞のメニュー【直径】【○矢】を使って直径寸法を記入した後、メニュー【文字】で穴深さやざぐり記号を記入します。
