MICRO CADAM Helix 全文検索がオプション機能として追加されました！

「MICRO CADAM Helix 全文検索」は、MICRO CADAM Helixの図面呼び出しメニュー（Helixエクスプローラー）から図面内のすべての文字列を検索できるMCH支援サービスの新しい有償オプション製品です。 MICRO CADAM Helix 2026-R1以上のバージョンにライセンスを追加するだけで、膨大な図面資産の中から必要な図面を短時間で見つけ出し、設計効率の向上を支援します。

MICRO CADAM Helixの検索画面から検索可能

MICRO CADAM Helix 全文検索とは？

Helixエクスプローラーがますます使いやすくなりました！

MICRO CADAM Helix 2026では、Helixエクスプローラーの操作性と視認性を大きく強化しました。
図面呼び出しや検索画面での操作性が改善され、より直感的で快適な図面操作を実現します。

図面一覧を、もっと見やすく・使いやすく

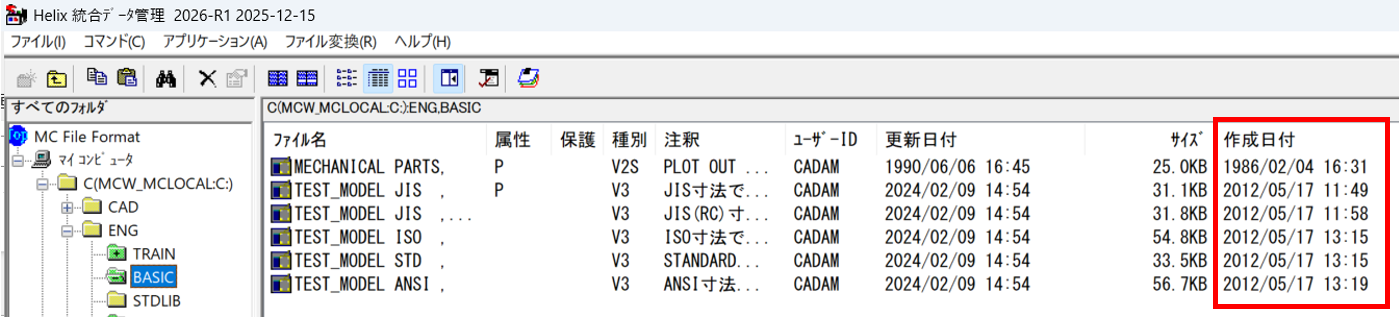

詳細表示に「作成日付」を表示できるようになりました。

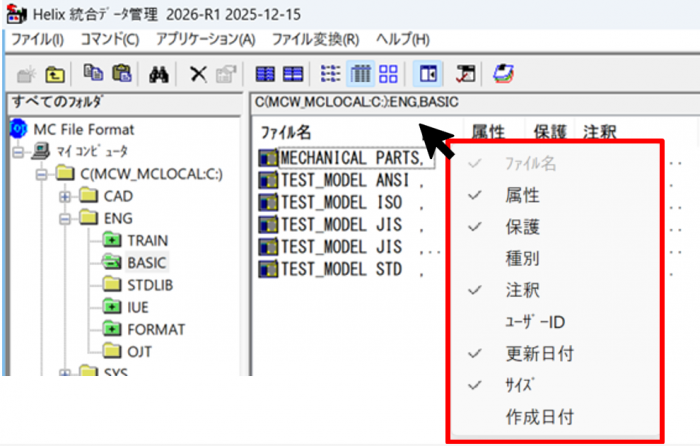

さらに、属性や更新日付、サイズなどの表示項目を自由に表示／非表示切替できるため、用途に応じた最適な一覧表示が可能です。

必要な情報だけを表示することで、図面管理や確認作業が効率化されます。

検索結果を、開かずに確認

Helixエクスプローラーの検索結果画面でもプレビュー表示が可能になりました。
検索結果から図面を開かずに内容を確認できるため、目的の図面をすばやく判断でき、作業時間の短縮につながります。

表切り出し機能が、より正確・柔軟になりました！

MICRO CADAM Helix 2026では、注記の表切り出し機能を強化し、実務で起こりがちな「うまく切り出せない」「後処理が大変」といった課題を解消します。

表切り出し時に、全ビューを対象に処理可能

従来は、現行ビューに描かれた要素のみが表切り出しの対象でしたが、MICRO CADAM Helix 2026では他ビューに描かれた要素も含めて切り出しできるようになりました。
図枠と注記が別ビューに配置されている図面でも、正確に注記を切り出すことができ、図面構成の自由度が向上します。
環境設定により、現行ビュー／全ビューの切替も可能です。

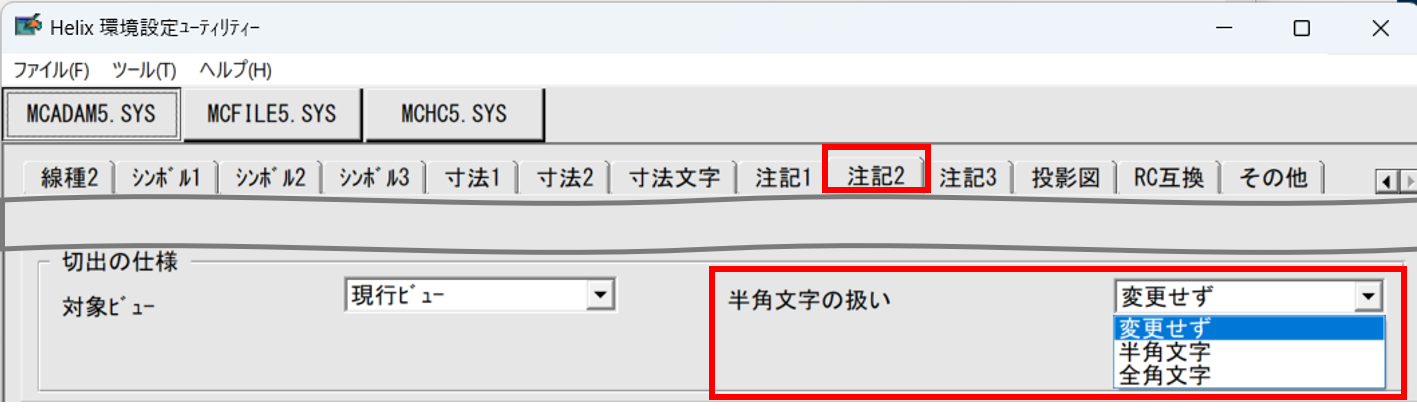

表切り出し時に半角または全角に統一

表切り出し後のデータ活用を見据え、切り出し後の注記を半角または全角に統一でき、表切り出し後に行っていた全角・半角表記の編集作業を大幅に改善します。表切り出し時の半角文字の扱いを「変更せず」「半角文字」「全角文字」から選択できます。
対象文字は、英数字・記号（ASCIIコードにある記号）・カタカナです。

この他にも、お客様からのリクエスト等に基づき
操作性向上などの機能追加と細かな機能改善が実施されています！

MICRO CADAM Helix

2次元を極める。MICRO CADAM Helix
日々新しいテクノロジーが誕生し発展していく製造業界の中で、「ものづくり」に対する変わらない情熱と信念でMICRO CADAM Helix は、2次元CADソフトウェアとしてさらに高みを目指します。

MICRO CADAM Helix は、設計業務にフォーカスし、リクエスト対応を中心とした機能拡張を継続しています。 また、多様化する設計環境に対応するため、他CAD連携やACCESS Core の利用促進などのオープン化を推進。
今後もお客様の貴重な資産を守るため、より快適な設計作業をご支援いたします。
